Каскадные машины

Наряду с многоступенчатыми машинами для получения низких температур применяют так называемые каскадные машины. Во многих случаях, особенно для получения температур ниже —70 С, эти машины более целесообразны, чем многоступенчатые.

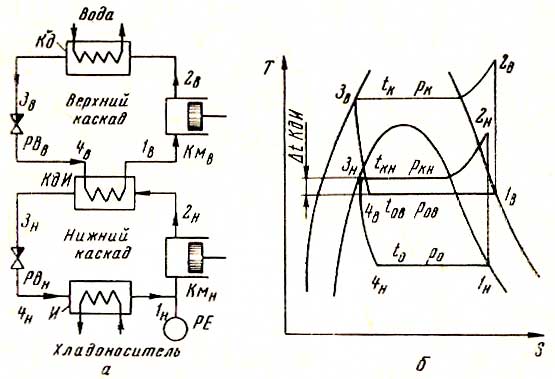

Каскадная холодильная машина представляет собой систему двух или нескольких холодильных машин-каскадов, работающих в разных температурных пределах и, как правило, с различными холодильными агентами. В каждой из входящих в такую систему холодильных машин совершается свой холодильный цикл, который может быть одно- или двухступенчатым. Связующими звеньями отдельных каскадов служат теплообменные аппараты, называемые испарителями-конденсаторами. Для одного каскада такой аппарат выполняет роль испарителя, а для другого, работающего на уровне более низких температур,— роль конденсатора.

В зависимости от направления движения пара холодильного агента в цилиндре различают компрессоры прямоточные, в которых пар проходит по цилиндру только в одном направлении, и непрямоточные с возвратно-поступательным направлением движения пара в цилиндре.

По числу рабочих сторон поршня компрессоры могут быть одинарного, или простого, действия, когда действует только одна сторона поршня, и двойного действия, в которых обе стороны поршня являются рабочими.

Каскадные машины

Кривошипно-шатунные механизмы в холодильных компрессорах могут быть двух систем: с крейцкопфом (ползуном) и без крейцкопфа. Соответственно различают компрессоры крейцкопфные и бескрейцкопфиыс.

По конструктивному выполнению цилиндров и картера компрессоры могут быть разъемными, когда блок цилиндров и картер представляют собой отдельные детали, и блок-картерными, в которых обе эти детали изготовлены в виде единой отливки.

В зависимости от конструкции уплотнения картера различают компрессоры: сальниковые, или открытые; бессальниковые, или полугерметичные и герметичные.

По типу привода различают компрессоры: с ременной передачей; непосредственно соединенные с электродвигателем муфтой; с электродвигателем, ротор которого насажен на вал компрессора.

Наиболее распространены в настоящее время аммиачные и фреоновые одноступенчатые бескрейцкопфные сальниковые и бессальниковые поршневые компрессоры простого действия вертикальные и У-образные, прямоточные и непрямоточные.
